產品說明

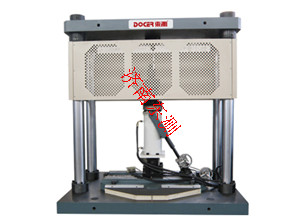

WAW-600多向靜態拉力試驗平臺適用于在±20°圓錐體任意位置對試件進行多工位拉伸加載試驗?！?0°圓錐體內任意位置由四個自由度來予以實現，包括：旋轉平臺的旋轉、加載油缸的伸縮、加載油缸角度調整以及加載油缸左右位置調整。試驗平臺配備負荷傳感器、位移傳感器、角度傳感器，用于加載缸力、位移和傾角的測量；還配備穿銷機構、球鉸機構等，便于試件的裝卸。

主要技術參數及規格：

1、最大試驗力：600kN

2、試驗力測量范圍：12kN~600kN

3、試驗力測量精度：±1%

4、加載缸行程： 300mm

5、立柱間靜距：1920mm×520mm

6、主機外形尺寸（長×寬×高）：2400mm×1640mm×2615mm

7、控制柜外形尺寸（長×寬×高）：1150mm×665mm×860mm

8、試驗平臺重量：約12t
