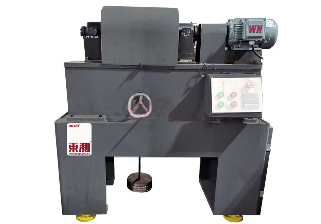

產品名稱：PQ-60旋轉純彎曲疲勞試驗機
旋轉純彎曲疲勞試驗機主要用于金屬材料在室溫和高溫空氣中試樣旋轉彎曲條件下進行的疲勞特性或疲勞壽命的測定。
本彎曲試驗機的試驗原理是使試樣旋轉并承受一彎矩，產生彎矩的力恒定不變且不轉動，試樣裝成橫梁，在四點加力，試驗一直進行到試樣失效或達到預定應力循環次數為止。其試驗內容、試驗方法、試料形狀及裝配精度、檢測標準等，均滿足JJG 652-2012《旋轉純彎曲疲勞試驗機檢定規程》及GB/T 4337-2015《金屬材料 疲勞試驗 旋轉彎曲方法》的規定。
技術指標 | 技術要求 |
最大彎矩（Nm） | 60 |
彎矩示值相對誤差 | ±1% |
左、右彎矩相對誤差 | ±1% |
試驗轉速（r/min） | 3000 |
左、右?jiàn)A頭主軸同軸度 | Φ0.02 |
左、右?jiàn)A頭高度差 | 0.1 |
主軸箱動態徑向跳動量 | 0.06 |
加載力臂 | 100±0.01 |
循環計數器容量（次） | 1×108 |
循環計數器示值誤差 | ±1% |
整機尺寸 | 1100×400×1100 |
整機重量 | 330 |
